GCON SOLUTION

분산형 네트워크 구조로 구성된
사용자 맞춤형 무선 통신 솔루션입니다.

GCON™ 은 다양한 네트워크 환경을 지원합니다.
GCON™ 은 구성이 간편하여 유지/보수가 용이합니다.
GCON™ 은 사용자와, 설치 환경에 맞는 다양한 모듈을 지원합니다.
GCON™ 은 PC, PHONE, TABLET 등으로 원격제어 / 설정이 가능합니다.

오로라디자인랩은 오랜기간 축적한 모듈 제작 기술을 바탕으로 다양한 환경과 필요에 대응할 수 있는 GCON™ BLOCK(무선 제어 모듈)을 제작하고 있습니다.

‘GCON™ Block ’을 통해 당신에게 필요한 모듈이 무엇인지 쉽고 빠르게 찾아보세요.
‘GCON™ Block ’을 사용하여 당신에게 필요한 다양한 통신요소와 제어 기능을 쉽고 간편하게 직접 디자인 해 보세요.

RANDOM 4 :Wired / Wireless Network
RANDOM 3 :Information Process Method
RANDOM 2 :Control Method
RANDOM 1 :Sensor

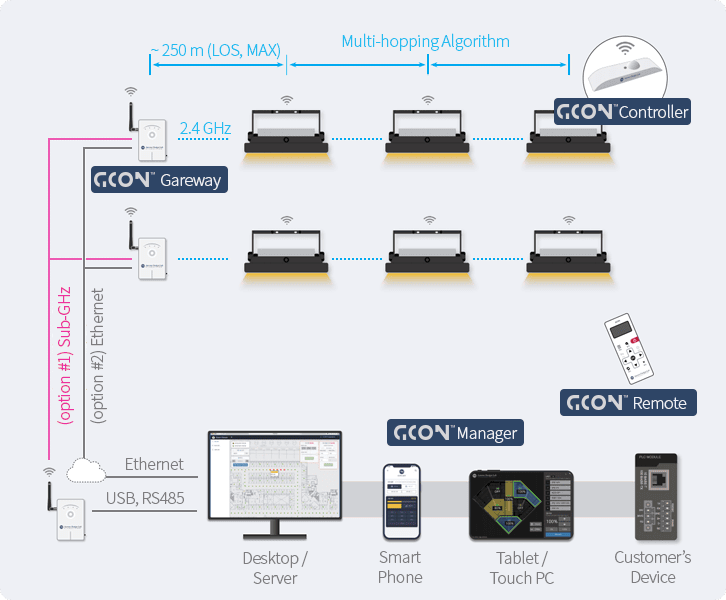

SYSTEM ARCHITECTURE

구성도 설명

GCON Gateway 와 조명의 GCON Controller 는 2.4 GHz 무선으로 연결되고, 조명끼리는 Multi-hopping Algorithm 으로 신호를 이어 전달합니다(조명 간 ~250 m (LOS, MAX)).
게이트웨이 사이는 (option #1) Sub-GHz 또는 (option #2) Ethernet 으로 연결합니다.
게이트웨이는 Ethernet 또는 USB, RS485 로 Desktop / Server 와 연결되며, GCON Manager 는 Desktop / Server, Smart Phone, Tablet / Touch PC 에서, GCON Remote 와 Customer’s Device 로도 제어할 수 있습니다.

‘GCON™ Solution’은 기본적으로 분산형 무선 네트워크 구조로 구성됩니다. 전원만 연결되면 특별한 경우를 제외하고 모두 무선으로 연결 됩니다. 별도의 통신 라인이 필요 없어 설치 비용이 절감되고, 구성이 단순해 유지/보수에 유리합니다.

조명에 ‘GCON™ Controller’를 부착하면 일반 조명이 스마트 조명으로 업그레이드됩니다. 별도의 추가 장치 없이 리모컨 하나로 수천 개의 조명을 무선으로 제어하고 관리할 수 있습니다. 여기에 PC, Tablet, Smart Phone 등을 통해 다양하고 세밀한 제어를 하고 싶으시다면 ‘GCON™ Gateway’만 추가/설치하시면 됩니다.

GCON^™ CONTROLLER
- Wireless Network
  저희의 수많은 경험이 담긴 2.4GHz 무선은 대부분의 현장을 지원합니다. 필요에 따라 Sub-GHz, Zigbee, BLE, WiFi를 선택하실 수 있습니다. 두 가지 이상의 네트워크를 선택하셔도 됩니다.
- Wired Network
  DMX 콘트롤러를 통해 제어를 원하시거나, 기존 2-Wire RS485 통신 네트워크에 조명을 포함시키고 싶으시면 유선 옵션을 선택하세요. 또는 기존 유선 콘트롤러를 무선화하는 등의 이유로 외부기기와 통신을 원하시면 UART 통신을 사용해 보세요.
- Sensor
  PIR 기반의 움직임 센서, 마이크로웨이브 기반의 움직임센서, 주변 조도 센서를 GCON Controller에 내장시킬 수 있습니다. 물론 이외의 센서도 내장 가능합니다.
- LED Control Method
  조명 제어 방식에 따라 출력 방식을 선택하실 수 있습니다. 디밍용 SMPS를 사용하고 있지 않으시면 직접 제어도 가능합니다.
- Self Scheduling
  GCON Controller에 시계를 내장시켜 설정 시각에 따라 조명을 자동 제어할 수도 있습니다.

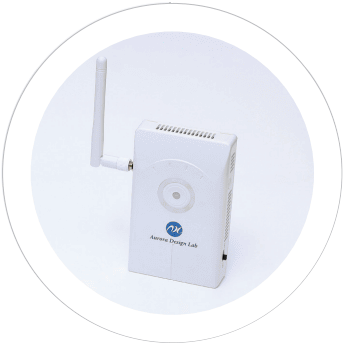

GCON^™ GATEWAY

‘GCON Gateway’는 원하시는 제어 기기의 타입에 따라 다양한 통신 방식을 지원합니다.
전통적인 TCP, UDP 기반의 Ethernet 통신 뿐 만 아니라, Sub-GHz·Zigbee 기반의 All-Wireless 통신과 Tablet, Smart Phone 등의 제어 기기를 위한 WiFi, BLE 통신도 지원합니다. 특히 Sub-GHz 기반의 통신을 사용하시면, ‘GCON Gateway’ 끼리도, ‘GCON Controller’ 끼리도 모두 무선으로 동작하게 되어 유선 통신 라인이 전혀 필요 없습니다. 이미 보유하고 계신 기존 장비를 제어 기기로 사용하고 싶으신가요? ‘GCON Gateway’는 산업용 표준 프로토콜 중 하나인 Modbus 또한 지원합니다.
- Ethernet
- Sub-GHz
- Zigbee
- BLE
- WiFi
- RS485
- USB
- DMX512
- ...
- 2.4 GHz
- Zigbee
- DMX512
- RS485
- UART
- ...
Desktop / Server
주로 Ethernet, USB 를 통해 GCON Gateway 와 연결합니다.

Smart Tablet
주로 WiFi, BLE 를 통해 GCON Gateway 와 연결합니다.
( 외부 원격 제어를 위해선 별도 서버 구축이 필요할 수 있습니다.)

Smart Phone

DMX Console
DMX512 통신 케이블로 GCON Gateway 와 연결하여 무선 DMX512 컨버터로 GCON Gateway 를 활용할 수 있습니다.

귀사가 보유하신 기존 장비로 GCON Gateway 를 통해 조명을 무선 제어하실 수 있습니다. (Modbus 프로토콜 지원 )

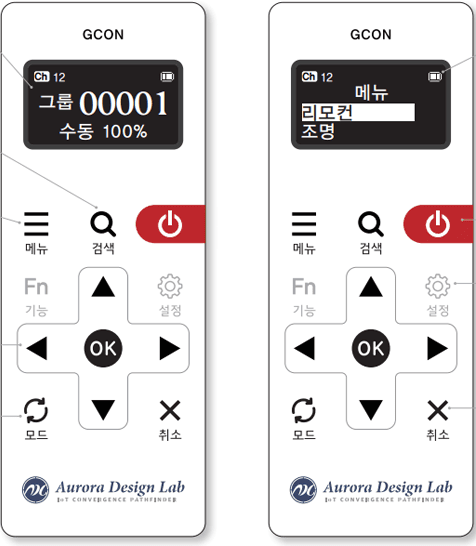

GCON^™ REMOTE

‘GCON Remote’로 조명을 제어해보세요. 조명이 보이는 곳에서 눈으로 확인하며 수천 개의 조명을 한번에 제어할 수 있는 가장 심플한 제어기기입니다. 심플한 만큼 가장 가볍고 사용하기도 가장 편리합니다. 원하는 조명을 개별 또는 그룹별로 제어할 수도 있고, 그룹 아이디, 디밍 속도, 네트워크 속성값, 센서 감지시의 동작 등 특정 조명들의 설정값을 바로 변경할 수도 있습니다. 원하는 조명의 아이디를 몰라도 ‘GCON Remote’는 주변 검색 기능이 있으니 걱정하지 않으셔도 됩니다.만약 귀사 만의 새로운 무선 리모콘이 필요하시다면, 초기 부팅시 디스플레이되는 로고나 앞판의 로고 및 버튼 인쇄 디자인을 바꾸실 수도 있습니다.
1. OLED 그래픽 디스플레이
  (외국어 표기 가능)
2. 검색키 : 주변 조명 검색
3. 메뉴키 : 전체 메뉴 진입
4. 방향키 (좌,우,상,하)
5. 모드변경키 : 수동, 움직임, 조도 등의 모드 변경
1. 상태바 : 채널, 배터리 상태 등의 정보 표시
2. 전원키 : 선택된 조명 전원 ON/OFF
3. 설정키 : 선택된 조명 설정 메뉴 진입
4. 취소키 : 초기화면 복귀

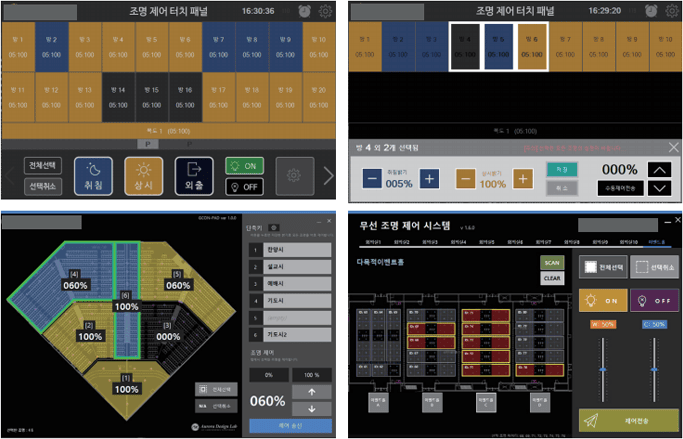

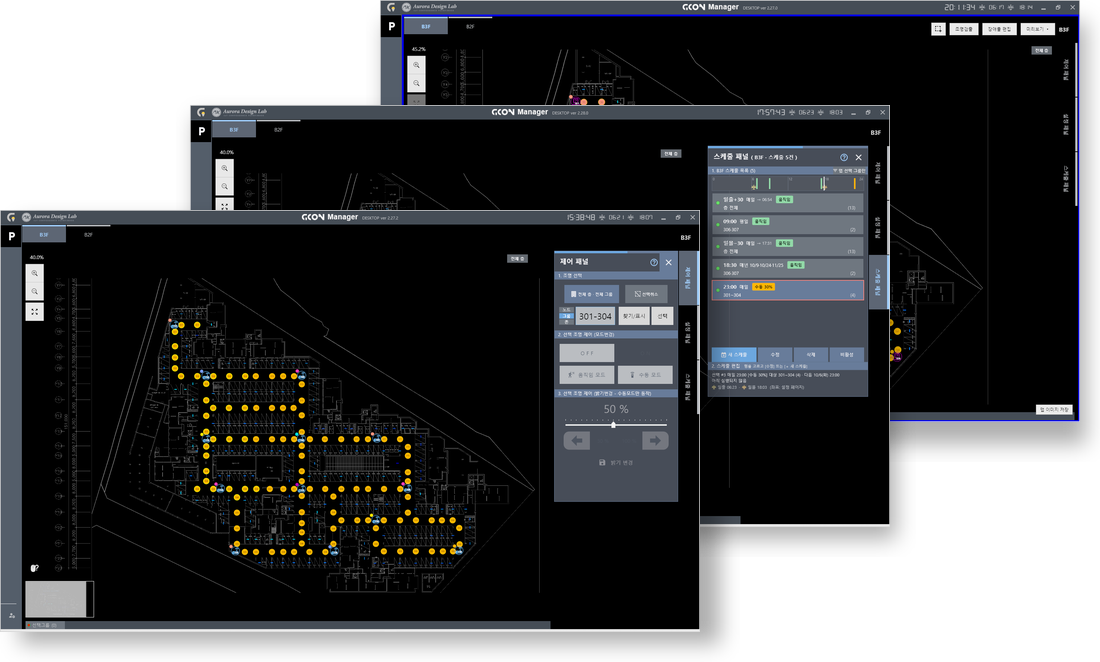

GCON^™ MANAGER

고객들은 다양한 장치로 시스템을 제어하기 원합니다. 디자인이 미려하기만 해서 훌륭한 제어 프로그램이라 할 순 없습니다. 무선 제어를 원하는 고객들의 요구사항을 수없이 들어온 저희의 경험을 믿어보세요.무엇을 요구해야 하는지 모르는 고객들의 마음까지도 움직일 수 있을 것입니다.

GCON™ Manager

Tablet

PC

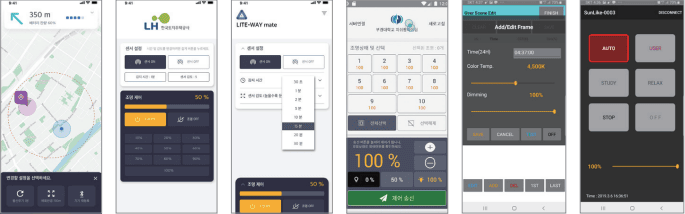

Smart Phone
